操作碼 |
指令 |
說明 |
|
0F F1 /r |
PSLLW mm, mm/m64 |
按 mm/m64 指定的移位量將 mm 中的字向左移位，空位補 0。 |
|
66 0F F1 /r |
PSLLW xmm1, xmm2/m128 |
按 xmm2/m128 指定的移位量將 xmm1 暫存器中的字向左移位，空位補 0。 |
|
0F 71 /6 ib |
PSLLW mm, imm8 |
按 imm8 指定的移位量將 mm 中的字向左移位，空位補 0。 |
|
66 0F 71 /6 ib |
PSLLW xmm1, imm8 |
按 imm8 指定的移位量將 xmm1 中的字向左移位。 |
|
0F F2 /r |
PSLLD mm, mm/m64 |
按 mm/m64 指定的移位量將 mm 中的雙字向左移位，空位補 0。 |
|
66 0F F2 /r |
PSLLD xmm1, xmm2/m128 |
按 xmm2/m128 指定的移位量將 xmm1 中的雙字向左移位，空位補 0。 |
|
0F 72 /6 ib |
PSLLD mm, imm8 |
按 imm8 指定的移位量對 mm 中的雙字進行移位，空位補 0。 |
|
66 0F 72 /6 ib |
PSLLD xmm1, imm8 |
按 imm8 指定的移位量對 xmm1 中的雙字進行移位。 |
|
0F F3 /r |
PSLLQ mm, mm/m64 |
按 mm/m64 指定的移位量將 mm 向左移位，空位補 0。 |
|
66 0F F3 /r |
PSLLQ xmm1, xmm2/m128 |
按 xmm2/m128 指定的移位量將 xmm1 中的四字向左移位，空位補 0。 |
|
0F 73 /6 ib |
PSLLQ mm, imm8 |
按 imm8 指定的移位量將 mm 向左移位，空位補 0。 |
|
66 0F 73 /6 ib |
PSLLQ xmm1, imm8 |
按 imm8 指定的移位量對 xmm1 中的四字進行移位。 |

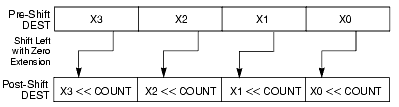

按計數運算元（第二個運算元）指定的位數，左移目標運算元（第一個運算元）各個數據元素（字、雙字或四字）中的位。左移數據元素中的位時，空出的低位被清除（設定為 0）。如果計數運算元指定的值大於 15（對於字）、31（對於雙字）或 63（對於四字），則將目標運算元設定為全 0。（圖 3-11 給出 64 位運算元中的字移位示例）。
|
|
目標運算元可以是 MMX™ 技術暫存器或 XMM 暫存器；計數運算元可以是 MMX 暫存器、64 位記憶體位置、XMM 暫存器、128 位記憶體位置或 8 位立即數。
PSLLW 按計數運算元指定的位數左移目標運算元中的每個字；PSLLD 指令對目標運算元中的每個雙字進行移位；PSLLQ 指令對目標運算元中的一個或多個四字進行移位。
PSLLW instruction with 64-bit operand:
IF (COUNT > 15)
THEN
DEST[64..0]
0000000000000000H
ELSE
DEST[15..0] ZeroExtend(DEST[15..0] << COUNT);
* repeat shift operation for 2nd and 3rd words *;
DEST[63..48] ZeroExtend(DEST[63..48] << COUNT);
FI;
PSLLD instruction with 64-bit operand:
IF (COUNT > 31)
THEN
DEST[64..0] 0000000000000000H
ELSE
DEST[31..0] ZeroExtend(DEST[31..0] << COUNT);
DEST[63..32] ZeroExtend(DEST[63..32] << COUNT);
FI;
PSLLQ instruction with 64-bit operand:
IF (COUNT > 63)
THEN
DEST[64..0] 0000000000000000H
ELSE
DEST ZeroExtend(DEST << COUNT);
FI;
PSLLW instruction with 128-bit operand:
IF (COUNT > 15)
THEN
DEST[128..0] 00000000000000000000000000000000H
ELSE
DEST[15-0] ZeroExtend(DEST[15-0] << COUNT);
* repeat shift operation for 2nd through 7th words *;
DEST[127-112] ZeroExtend(DEST[127-112] << COUNT);
FI;
PSLLD instruction with 128-bit operand:
IF (COUNT > 31)
THEN
DEST[128..0] 00000000000000000000000000000000H
ELSE
DEST[31-0] ZeroExtend(DEST[31-0] << COUNT);
* repeat shift operation for 2nd and 3rd doublewords *;
DEST[127-96] ZeroExtend(DEST[127-96] << COUNT);
FI;
PSLLQ instruction with 128-bit operand:
IF (COUNT > 15)
THEN
DEST[128..0] 00000000000000000000000000000000H
ELSE
DEST[63-0] ZeroExtend(DEST[63-0] << COUNT);
DEST[127-64] ZeroExtend(DEST[127-64] << COUNT);
FI;
PSLLW __m64 _mm_slli_pi16 (__m64 m, int count)
PSLLW __m64 _mm_sll_pi16(__m64 m, __m64 count)
PSLLW __m128i _mm_slli_pi16(__m64 m, int count)
PSLLW __m128i _mm_slli_pi16(__m128i m, __m128i count)
PSLLD __m64 _mm_slli_pi32(__m64 m, int count)
PSLLD __m64 _mm_sll_pi32(__m64 m, __m64 count)
PSLLD __m128i _mm_slli_epi32(__m128i m, int count)
PSLLD __m128i _mm_sll_epi32(__m128i m, __m128i count)
PSLLQ __m64 _mm_slli_si64(__m64 m, int count)
PSLLQ __m64 _mm_sll_si64(__m64 m, __m64 count)
PSLLQ __m128i _mm_slli_si64(__m128i m, int count)
PSLLQ __m128i _mm_sll_si64(__m128i m, __m128i count)
無。
#GP(0) - 如果記憶體運算元有效地址超出 CS、DS、ES、FS 或 GS 段限制。（僅限 128 位操作）。如果記憶體運算元未對齊 16 位元組邊界，不論是哪一段。
#SS(0) - 如果記憶體運算元有效地址超出 SS 段限制。
#UD - 如果 CR0 中的 EM 設定為 1。（僅限 128 位操作）。如果 CR4 中的 OSFXSR 是 0。（僅限 128 位操作）。如果 CPUID 功能標誌 SSE-2 是 0。
#NM - 如果 CR0 中的 TS 設定為 1。
#MF（僅限 64 位操作）- 如果存在未決的 x87 FPU 異常。
#PF(錯誤程式碼) - 如果發生頁錯誤。
#AC(0)（僅限 64 位操作）- 如果啟用對齊檢查並在目前特權級別為 3 時進行未對齊的記憶體引用。
#GP(0)（僅限 128 位操作）- 如果記憶體運算元未對齊 16 位元組邊界，不論是哪一段。如果運算元的任何部分出現在 0 到 FFFFH 的有效地址空間之外。
#UD - 如果 CR0 中的 EM 設定為 1。（僅限 128 位操作）。如果 CR4 中的 OSFXSR 是 0。（僅限 128 位操作）。如果 CPUID 功能標誌 SSE-2 是 0。
#NM - 如果 CR0 中的 TS 設定為 1。
#MF（僅限 64 位操作）- 如果存在未決的 x87 FPU 異常。
與“實地址模式”中的異常相同。
#PF(錯誤程式碼) - 頁錯誤。
#AC(0)（僅限 64 位操作）- 如果在啟用對齊檢查的情況下進行未對齊的記憶體引用。
無。
