SHUFPD - 雙精度浮點值亂序

操作碼	指令	說明
66 0F C6 /r ib	SHUFPD xmm1, xmm2/m128, imm8	對 xmm1 與 xmm1/m128 中由 imm8 選擇的壓縮雙精度浮點值執行亂序處理，結果放入 xmm1。

說明

對於目標運算元（第一個運算元）中的兩個壓縮雙精度浮點值，將其中一個移到目標運算元的低位四字；對於源運算元中的兩個壓縮雙精度浮點值，將其中一個移到目標運算元的高位四字（請參閱“圖 3-16”）。選擇運算元（第三個運算元）確定要將哪些值移到目標運算元。

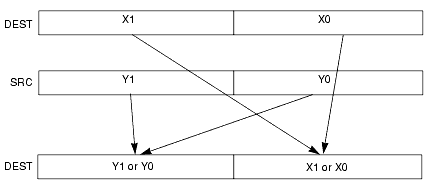

圖 3-16. SHUFPD 亂序操作

源運算元可以是 XXM 暫存器或 128 位記憶體位置。目標運算元是 XMM 暫存器。選擇運算元是一個 8 位立即數：位 0 選擇要將目標運算元中的哪個值移到結果（其中 0 選擇低位四字，1 選擇高位四字），位 1 選擇要將源運算元中的哪個值移到結果。亂序運算元的位 3 到 7 屬於保留位。

操作

IF SELECT.0 == 0
THEN DEST[63-0] DEST[63-0];
ELSE DEST[63-0] DEST[127-64]; FI;
IF SELECT.1 == 0
THEN DEST[127-64] SRC[63-0];
ELSE DEST[127-64] SRC[127-64]; FI;

英特爾(R) C++ 編譯器等價內部函式

SHUFPD __m128d _mm_shuffle_pd(__m128d a, __m128d b, unsigned int imm8)

SIMD 浮點異常

無。

保護模式異常

#GP(0) - CS、DS、ES、FS 或 GS 段中的記憶體運算元有效地址非法。如果記憶體運算元未對齊 16 位元組邊界，不論是哪一段。

#SS(0) - SS 段中的地址非法。

#PF(錯誤程式碼) - 頁錯誤。

#NM - 如果 CR0 中的 TS 設定為 1。

#XM - 如果發生無掩碼 SIMD 浮點異常，且 CR4 中的 OSXMMEXCPT 是 1。

#UD - 如果發生無掩碼 SIMD 浮點異常，且 CR4 中的 OSXMMEXCPT 是 0。如果 CR0 中的 EM 設定為 1。如果 CR4 中的 OSFXSR 是 0。如果 CPUID 功能標誌 SSE2 是 0。

實地址模式異常

#GP(0) - 如果記憶體運算元未對齊 16 位元組邊界，不論是哪一段。

中斷 13 - 如果運算元的任何部分出現在從 0 到 0FFFFH 的有效地址空間之外。
