TMIA - MIA 與 TMIAxy 上的傳輸指令對映

此主題包括 TMIA 與 TMIAxy 的介紹。

TMIA

語法

TMIA[Condition] dest, op1, op2

其中：
condition
可選。16 個條件之一。請參閱：條件執行。
dest
64 位“英特爾(R) 無線 MMX™”技術目標數據暫存器
op1
“英特爾 XScale(R)”核心數據暫存器，提供 32 位源運算元之一
op2
“英特爾 XScale(R)”核心數據暫存器，提供第二個 32 位源運算元

說明

提供與“英特爾 XScale(R)”核心 MIA 指令相同的功能；使用兩個“英特爾 XScale(R)”核心源暫存器（op1 與 op2）的有符號 32 位運算元執行乘法累加，並使用“英特爾(R) 無線 MMX™”技術目標暫存器 dest 累加結果。

指令中指定的任何條件必須與條件程式碼狀態相匹配，否則不執行該指令。

備註

也可以使用不帶前導 T 的助記符（即 MIA）；它與“英特爾 XScale(R)”核心 MIA 指令提供相同的功能（請注意，核心 MIA 計算 40 位的結果，而“英特爾(R) 無線 MMX™”技術則提供完整的 64 位暫存器結果；如果結果發生 40 位上溢，則核心 MIA 上溢，而“英特爾(R) 無線 MMX™”技術 TMIA 要等到發生 64 位上溢時，才會產生正確的結果，因此核心與“英特爾(R) 無線 MMX™”技術會產生不同的結果）。

將 R15 指定為 op1 或 op2 時，將會產生無法預知的結果。

編碼

31
30
29
28
27
26
25
24
23
22
21
20
19
18
17
16
15
14
13
12
11
10
9
8
7
6
5
4
3
2
1
0
Cond
1110
001
0
0000
op2
000
dest
1
op1

影響的 SIMD 標誌

不影響 SIMD PSR 標誌 (wCASF) 或“飽和”標誌 (wCSSF)。

操作

dest[63:0] = (op1[31:0] * op2[31:0]) + dest[63:0]

更多資訊

TMIAPH

TMIAxy

語法

TMIAxy[Condition] dest, op1, op2

其中：
x
選擇運算元 op1 的哪個半字（16 位）
B -- 使用低 16 位
T -- 使用高 16 位
y
選擇運算元 op1 的哪個半字（16 位）
B -- 使用低 16 位
T -- 使用高 16 位
condition
可選。16 個條件之一。請參閱：條件執行。
dest
64 位“英特爾(R) 無線 MMX(TM)”技術目標數據暫存器
op1
“英特爾(R) XScale”核心數據暫存器，提供第一個運算元
op2
“英特爾(R) XScale”核心數據暫存器，提供第二個運算元

說明

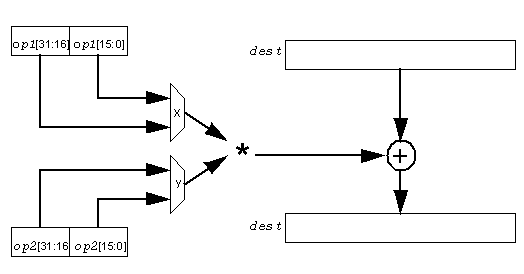

提供與“英特爾 XScale(R)”核心 MIAxy 指令相同的功能；使用兩個“英特爾 XScale(R)”核心暫存器（op1 與 op2）的有符號運算元執行 16 位乘法累加，並使用“英特爾(R) 無線 MMX™”技術目標暫存器 dest 累加結果。通過在指令助記符的每個 x 與 y 位置中指定 B（底部）或 T（限定符），可以選擇每個源暫存器的高 16 位或低 16 位。

指令中指定的任何條件必須與條件程式碼狀態匹配，否則不執行指令。

備註

也可以不帶前導 T 的助記符（即 MIAxy）；它與“英特爾 XScale(R)”核心 MIAxy 指令提供相同的功能（請注意，核心 MIAxy 計算 40 位的結果，而“英特爾(R) 無線 MMX™”技術則提供完整的 64 位暫存器結果；如果結果發生 40 位上溢，則核心 MIAxy 上溢，而“英特爾(R) 無線 MMX™”技術 TMIAxy 要等到發生 64 位上溢時，才會產生正確的結果，因此核心與“英特爾(R) 無線 MMX™”技術會產生不同的結果）。

將 R15 指定為 op1 或 op2 時，將會產生無法預知的結果。

編碼

31
30
29
28
27
26
25
24
23
22
21
20
19
18
17
16
15
14
13
12
11
10
9
8
7
6
5
4
3
2
1
0
Cond
1110
001
0
11xy
op2
000
dest
1
op1

子欄位編碼

限定符

欄位

值

T

x

1

B

x

0

T

y

1

B

y

0





影響的 SIMD 標誌

不影響 SIMD PSR 標誌 (wCASF) 或“飽和”標誌 (wCSSF)。

操作

<operand1> = (T Specified in x position)>? op1[31:16] : op1[15:0]

<operand2> = (T Specified in y position)>? op2[31:16] : op2[15:0]

dest[63:0] = sign_extend((<operand1>*<operand2>),64) + dest[63:0]

更多資訊

TMIAPH
